　　概述

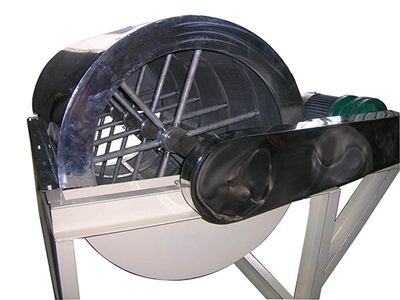

　　滾筒篩的主體結構是篩分筒，它是由若干個圓型狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。滾筒篩可設有梳型清篩機構，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中**保持清潔、不粘、不堵、不影響篩分效果。

　　滾筒篩根據不同分級要求，其分級級數一般從細到粗為1-4節，物料從細到粗分別從**節到**后一節篩網篩出，大于**后一節篩網孔的物料從出料口排出。

　　滾筒篩在使用過程中，運轉緩慢均勻，沖擊振動很小、工作平穩、其安裝簡單，有時甚至不需要專門的基礎?？梢灾苯臃胖糜谄秸牡孛婊驑前迳霞傲蟼}下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。

　　特點

　　1、物料適應性廣

　　滾筒篩廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都是順利進行篩分。

　　2、進料方式簡單多樣

　　我公司研制的滾筒篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。

　　3、篩分效率高

　　設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。

　　4、篩分量大、易于大型化

　　在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，*易大型化。

　　5、自身能耗小

　　我公司研制的滾筒篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。

　　6、工作環境好

　　整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。

　　7、設備噪音低

　　滾筒篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。

　　8、使用壽命長，維修量小

　　滾筒篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長，易損件少、維護量小。

　　9、檢修方便

　　設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。

　　主要參數

型號	長度范圍 m	篩網段	篩孔范圍 mm	電機功率 KW	傾角角度	物料量 **大塊 mm	筒體轉速 rpm	處理量 m3/h	質量 t	外形尺寸 mm
GTSφ600	2~4	1~3	5~35	2.2~3	7°	35	20	10	1.6	5400×1150×1200
GTSφ800	2~4	1~3	5~40	2.2~5.5	7°	45	18	14	2.4	5600×1300×1500
GTφ1000	2~6	1~4	5~45	3~7.5	7°	60	16	16	4.2	7400×1400×2240
GTφ1200	2~8	1~4	5~50	4~11	7°	70	15	20	5.8	9480×1580×3400
GTφ1500	2~8	1~4	5~55	4~15	7°	80	12	32	7.2	9700×1860×3700
GTφ2000	2~9	1~4	5~60	5.5~18.5	7°	90	8	45	11	11000×2400×4500

　　注：

　　1、外型尺寸是按筒體**長計；

　　2、處理量是按**大孔徑計算；

　　3、傾斜角度和每節長度視物料不同而不同；

　　3、質量按筒體**長且使用編織網時計；

　　4、物料**大塊所占比例不超過10%
